適用標準與產品規格
- 產品：通風扇
- 結構：AC馬達 (無複雜電子控制板)
- 安規標準：CNS 60335-1 (103年版), CNS 60335-2-80 (104年版)
- EMC標準：CNS 13783-1 (102年版)
- RoHS標準：CNS 15663 第5節 (102年版)
認證準備導覽影片
請點擊播放影片以快速瞭解準備重點
Step 1技術文件準備清單
依據：技術文件需求的大原則 V1.pdf
請依序勾選確認已準備的資料，點擊項目可查看詳細說明。
Step 2本體標籤與說明書警語
依據：商品標示基準 & CNS 60335-2-80本體標籤 Stick on Product
本體/銘版標示要求
通風扇 (商品名稱)
型號：EF-XXXX
額定電壓：XXX V
額定頻率：60 Hz
消耗功率：XX W
製造年份/號碼：2025年 / SN:0001
產地：台灣
製造商：〇〇工業股份有限公司
地址：高雄市... / 電話：07-1234567
警語：(若空間不足可放說明書，但建議標示注意高溫或運轉中勿觸摸)
R3xxxx
RoHS
RoHS
注意：標籤需具牢固性，正常使用下不脫落、文字不模糊。
說明書必要內容 (中文)
請先選擇電源連接型態：

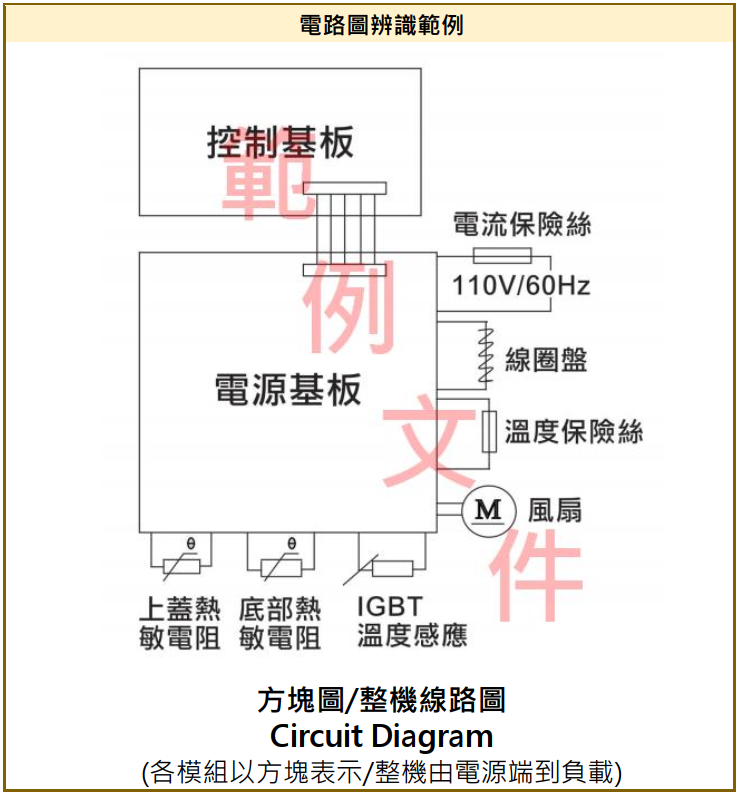

Step 3電路圖準備指南
參考：電路圖辨識範例.pdf本案需求分析
若您的產品結構單純 (AC馬達 + 電容)，通常不需要複雜的 PCB 銅軌圖或零件位置圖 (除非您有電子式定時器或遙控功能)。
應提供文件：整機線路圖 (System Circuit Diagram)
- 需畫出：插頭 ➔ 電源線 ➔ 開關 ➔ 溫度保險絲(如有) ➔ 馬達線圈 & 電容 的連接關係。
- 需標示零件規格 (如電容值、馬達型號)。
範例僅供參考，請依據產品情況與工廠提供之技術文件為準
簡易示意圖
請確保圖面清晰，符號符合電工標準
下一步
前往 RoHS 符合規定指引
依據 CNS 15663 第5節規定
專家觀點：常見退件/補件原因分析
- 電路圖與實物不符： 圖面標示有溫度保險絲，但樣品內找不到；或是圖面未更新，仍顯示舊款設計。
- 警語遺漏： 通風扇常被安裝在窗戶或與燃燒器具共存空間，若遺漏「防廢氣回流」警語，屬重大缺失。
- 關鍵零組件規格書過期： 電容或馬達的證書 (如VDE, UL, 或BSMI證書) 已過期，需重新確認有效性。
- 標籤位置錯誤： 標籤貼在安裝後「看不見」的地方 (如嵌入天花板後被遮擋的側面)，法規要求安裝後需「明顯易見」。
- 電源連接方式定義不清： 選用端子座機種，說明書卻照抄電源線更換警語，導致邏輯錯誤被實驗室開缺點。
